Wie funktioniert eigentlich die Wasserkühlung?

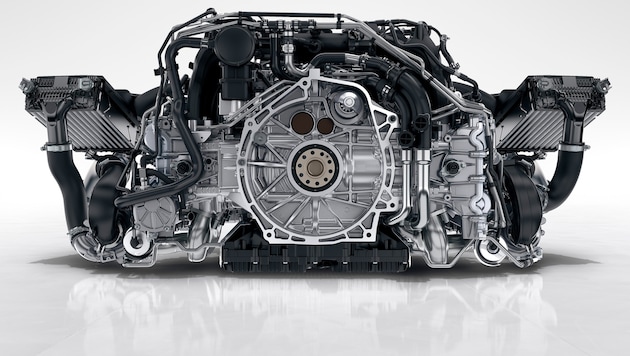

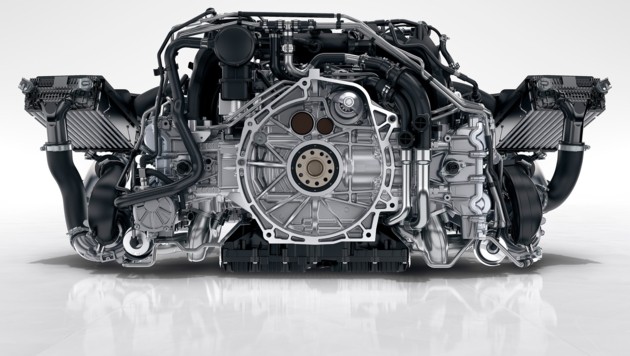

Mittlerweile sind auch die Boxermotoren von Porsche flüssigkeitsgekühlt.(Bild: Porsche)

Eine Wasserkühlung sorgt in Fahrzeugen für stabile Temperaturen und steigert so Effizienz, Leistung sowie Lebensdauer von Motoren. Doch das Prinzip kann noch viel mehr.

Ob Verbrenner, Hybrid oder Elektroauto: Ohne gezielte Temperaturführung geht bei Autos und Motorrädern meist nichts mehr. Die sogenannte Wasserkühlung, oft auch allgemeiner als Flüssigkühlung bezeichnet, übernimmt dabei eine zentrale Aufgabe: Sie hält wichtige Komponenten der Antriebssysteme im optimalen Temperaturfenster. Das erhöht Effizienz, Lebensdauer und Leistungsfähigkeit.

Längst beschränkt sich dabei die Kühlstrategie nicht mehr nur auf den Motorblock, denn auch Turbolader, Abgasnachbehandlung, oder Leistungselektronik und Batterie bei E-Autos werden mit aktiver Kühlungstechnik auf Wohlfühltemperatur gehalten.

Maybach kühlte früh
Als einer der Ersten setzte der deutsche Konstrukteur und Automobilpionier Wilhelm Maybach um 1900 auf eine wassergekühlte Konstruktion für Verbrennungsmotoren. Zuvor waren luftgekühlte Lösungen nahezu alternativlos. Doch mit steigender Leistung der Antriebe stiegen die Anforderungen an eine thermische Kontrolle. Angesichts der Entwicklungen zu mehr Motorleistung und einer damit einhergehenden höheren spezifischen Belastung setzte sich die präzise Temperaturkontrolle als Erfolgsstrategie durch.

In den folgenden Jahrzehnten fand die Wasserkühlung eine zusehends größere Verbreitung, zunächst in leistungsstärkeren und luxuriösen Fahrzeugen, später auch im Massenmarkt. Heute ist sie Standard in nahezu allen Pkw. Luftgekühlte Antriebssysteme findet man heute nur noch in Oldtimern vor.

Das Prinzip der Kühlung
Speziell beim Verbrennungsmotor ist es einfach: Eine Kühlflüssigkeit, meist ein Wasser-Glykol-Gemisch, zirkuliert durch Kanäle im Motorblock und Zylinderkopf. Diese sogenannten Kühlmäntel nehmen die vor allem in den Zylindern entstehende Wärme auf und transportieren sie ab.

In der Regel setzt das Kühlsystem auf einen geschlossenen Kreislauf, in dem eine Wasserpumpe die Flüssigkeit in Bewegung hält. Über Schläuche gelangt sie vom Motor aufgewärmt zum Kühler an der Fahrzeugfront, wo Fahrtwind und/oder ein Lüfter die gespeicherte Wärme an die Umgebung abgibt. Anschließend fließt das dabei abgekühlte Medium zurück zum Motor.

Ein Thermostat regelt den Kreislauf. Solange der Motor kalt ist, wird der große Kühlkreislauf nicht komplett geöffnet, damit das Antriebsaggregat schneller auf Betriebstemperatur kommt. Erst bei steigender Temperatur öffnet das Ventil und leitet die Flüssigkeit durch den Kühler. Ergänzt wird das System durch einen Ausgleichsbehälter, Druckventile und Sensoren, die Temperatur und Druck überwachen.

Moderne Fahrzeuge gehen noch weiter: Sie nutzen mehrere, teils getrennte Kühlkreisläufe, um unterschiedliche Komponenten individuell zu temperieren. Dies erlaubt es etwa bei Elektroautos, auch die Batterie zu kühlen oder alternativ bei Bedarf auch gezielt zu wärmen.

Vor- und Nachteile der Flüssigkühlung
Die Flüssigkühlung bietet entscheidende Vorteile. Sie ermöglicht eine gleichmäßige Temperaturverteilung, verhindert lokale Überhitzung und erlaubt höhere Leistungsdichten. Gleichzeitig sinken Verschleiß und Emissionen, weil der Motor schneller und stabiler im optimalen Temperaturbereich arbeitet. Auch die Geräuschentwicklung profitiert, da Flüssigkeit Schall besser dämpft als Luft.

Dem stehen ein höherer technischer Aufwand und zusätzliche Kosten gegenüber. Das System ist komplexer als eine reine Luftkühlung und anfälliger für Defekte etwa durch Leckagen oder Pumpenausfälle. Zudem erhöht das Kühlmittelgewicht den Fahrzeugmassenanteil geringfügig und erfordert Wartung. Unter anderem muss man bei einer Wasserkühlung darauf achten, dass im Winter genügend Frostschutzmittel vorhanden ist, was ein Einfrieren der Kühlflüssigkeit bei Minusgraden verhindert.

Achtung: Nicht nur Wasser!
Generell ist es wichtig, dass sich nicht nur Wasser im Kühlkreiskauf befindet. Frostschutzmittel und Additive verhindern nicht nur ein Einfrieren, sondern erhöhen auch den Siedepunkt, verhindern Korrosion sowie Schaumbildung oder schmieren bewegliche Teile wie die Wasserpumpe.

Ein oft übersehener Nebenaspekt ist die Einbindung in das Thermomanagement des gesamten Fahrzeugs. So nutzt die Innenraumheizung bei Verbrennern die Abwärme des Motors. In modernen Systemen werden Kühl- und Klimakreisläufe teilweise miteinander vernetzt, etwa über Wärmetauscher oder Wärmepumpen. Das steigert die Energieeffizienz, insbesondere bei elektrifizierten Antrieben.

Der klassische Fall bleibt die Wasserkühlung auf Basis eines Wasser-Glykol-Gemischs. Doch daneben existieren weitere Flüssigkühlkonzepte, etwa mit speziellen Ölen oder dielektrischen Fluiden für Hochvoltkomponenten. Auch Mischformen sind verbreitet, bei denen Luft- und Flüssigkühlung kombiniert werden.

Eines ist klar: Mit den steigenden Anforderungen an Effizienz, Leistung und Haltbarkeit ist das Thermomanagement immer wichtiger geworden. Die Flüssigkühlung bleibt deshalb auch in Zukunft ein zentrales Element für Verbrennungs- wie auch Elektromotoren.
